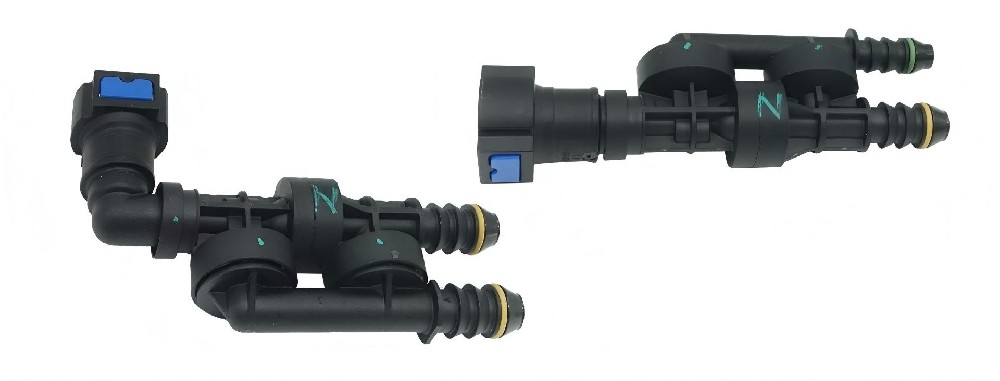

文氏閥是一種利用文丘里效應實現特定功能的關鍵部件，其核心特點是利用流體在變徑管道中的壓力變化，來吸入、混合或控制另一種流體。簡單來說，它是一個“用氣流/水流自己產生的吸力來干活”的閥門?，F(xiàn)有一家閥門廠家為他們的一款燃油管文氏閥采購一批快速接頭。

客戶的文氏閥在測試時需要將并排的2個寶塔管進行封堵，且需要自動化操作，測試壓力1公斤以?xún)?nèi)，內孔尺寸是6-7mm左右。綜合客戶所提出的要求，以及文氏閥本身所給的限制條件（2個并排管的間距比較近，預留的操作空間不夠），工程師經過評估格雷希爾現有的連接器都無法滿足客戶需求，需要定制方案。

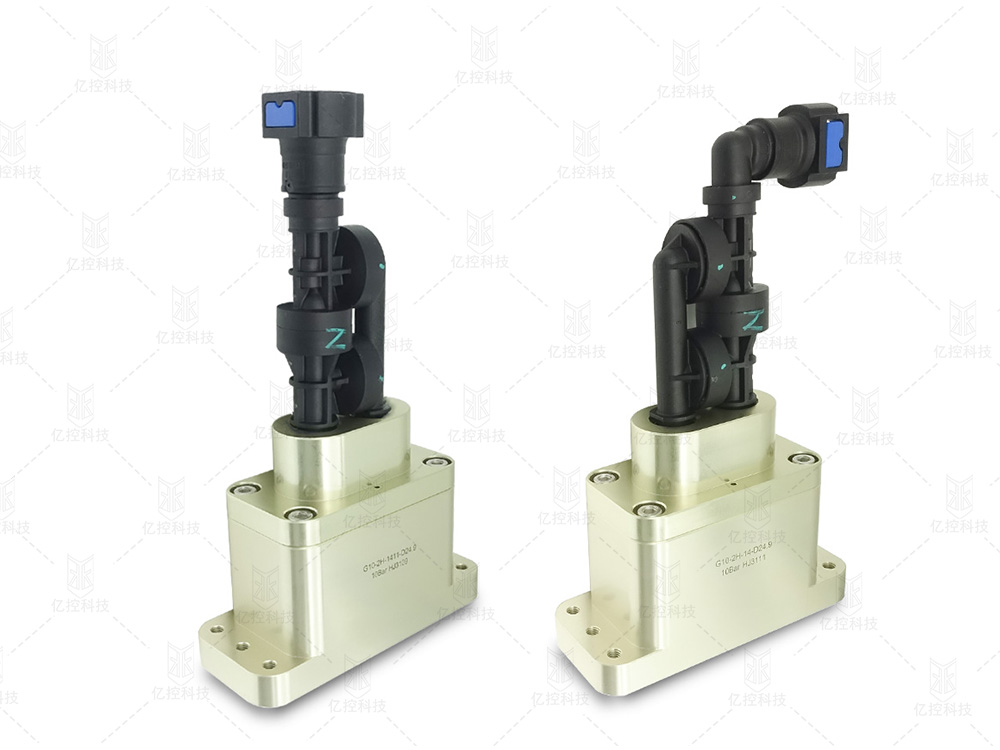

針對并排管口的自動化封堵方案我們有很多的成功案例，因此款文氏閥的內孔尺寸比較?。?-7mm），我們采用外部連接的定制方案：格雷希爾G10-H系列（操作演示視頻），專為間距較小的并排管口建立外部氣密連接而設計的快速連接器。

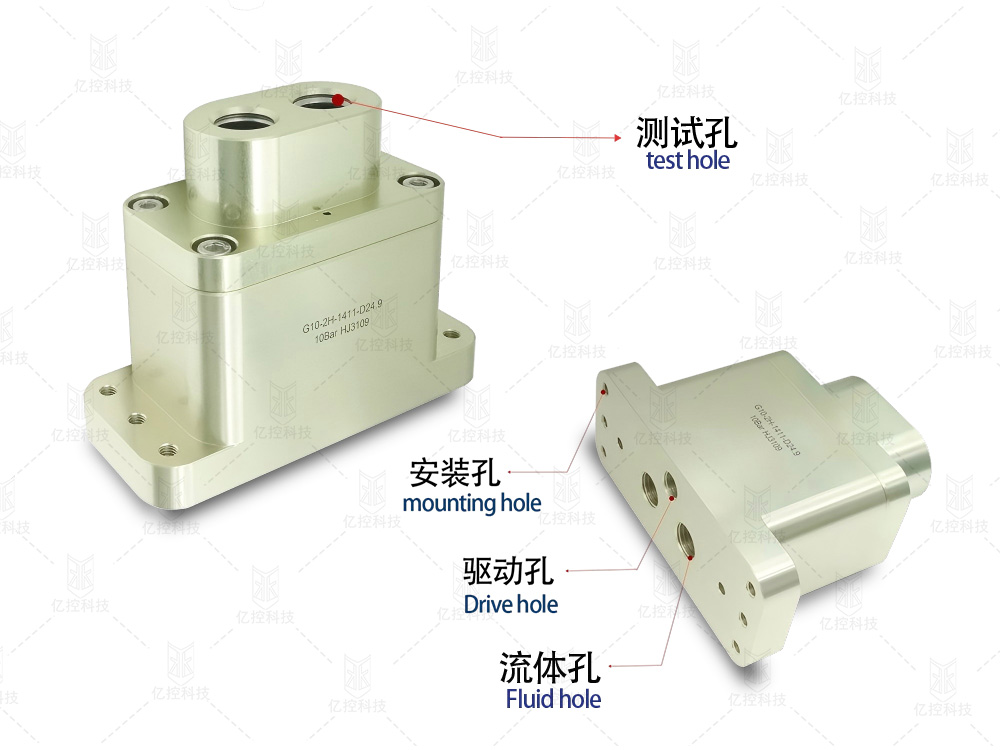

該連接器主體采用高強度鋁合金材料，經過精密加工，確保在1公斤以?xún)?nèi)的測試壓力下穩定可靠。測試孔內部密封圈表面光滑，在保持足夠抓取力和密封性的同時不會對寶塔管口造成劃傷。兩個測試孔的間距與文氏閥寶塔管口的間距實現毫米級精準匹配，確保安裝時無需人工調整，一次對位即可實現雙管口同時接入；底部的驅動孔可以輕松實現同時控制兩個測試孔的連接與斷開動作，確保兩個管口的封堵動作完全同步，測試條件一致。底座部分的固定孔方便客戶將接頭固定在規格工裝夾具上，從而實現自動化操作。
