密封方式：卡扣式機械密封
密封范圍：參見選型表
產品分類：公母接頭
產品描述：C22系列無滴漏手動對接公母頭，主體采用航空級全鋁合金材質，小巧輕便，安全可靠，卡扣···

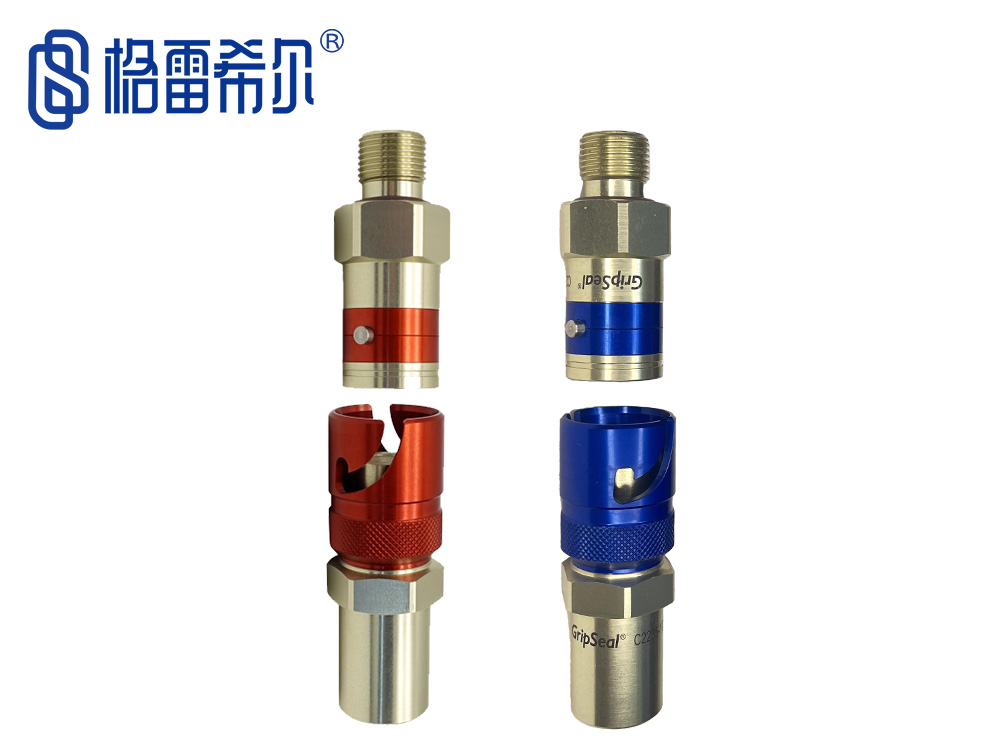

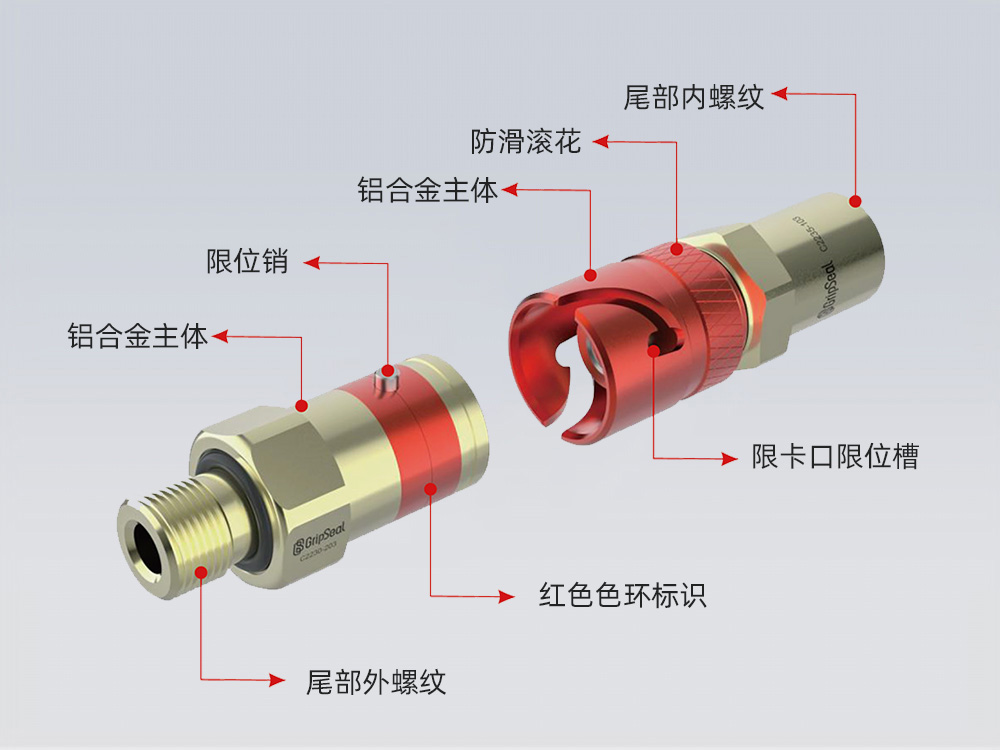

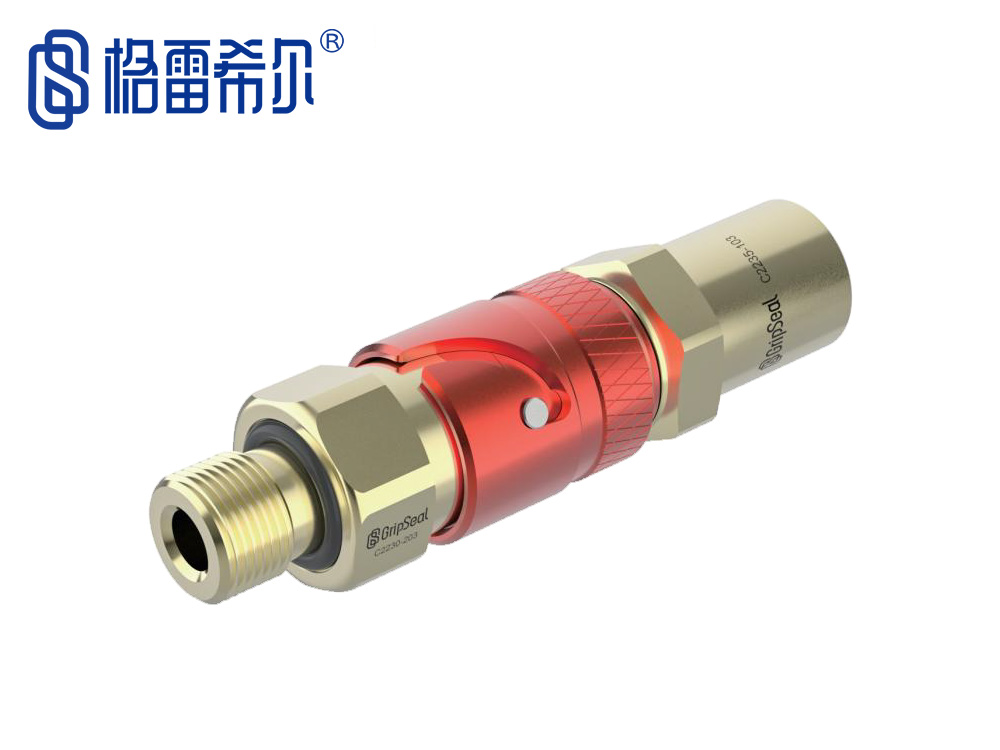

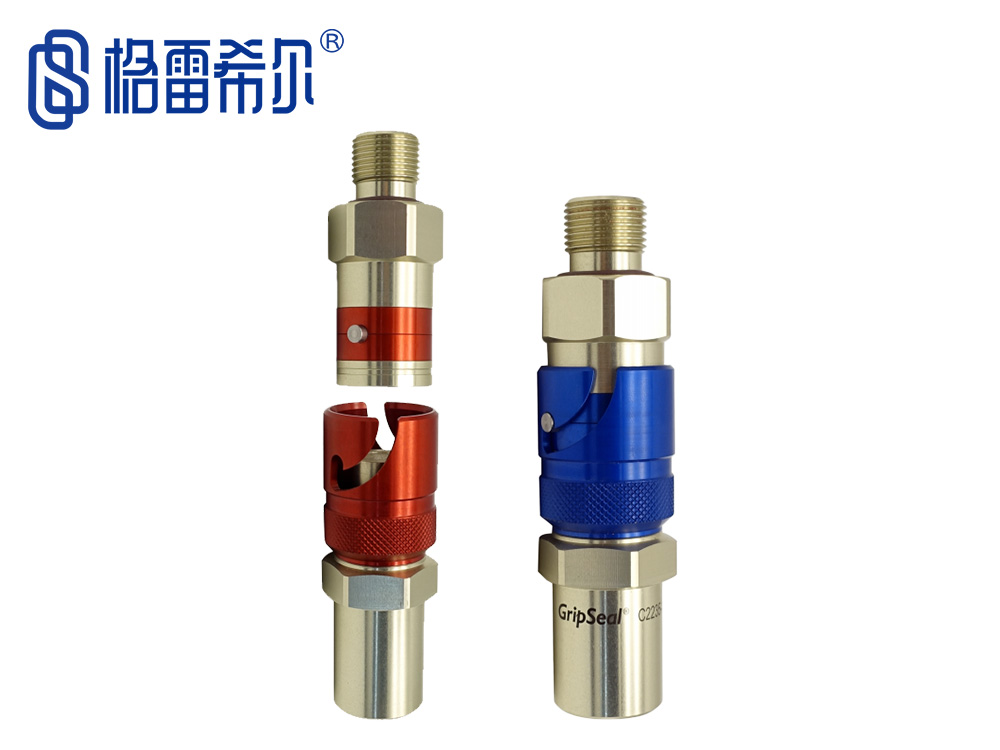

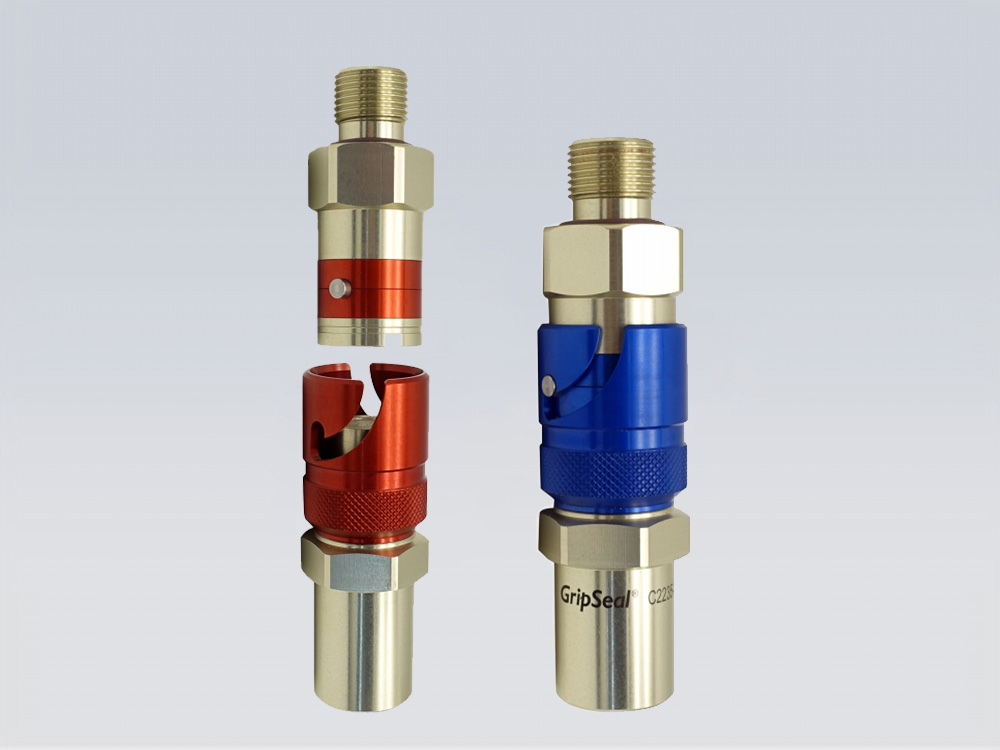

C22系列無滴漏公母接頭，主體采用航空級全鋁合金材質，小巧輕便，安全可靠，殼體材料和鍍層具有較強的耐磨和抗腐蝕能力，可用于氣液兩用場合?？凼芥i緊密封方式，通過推拉旋轉實現鎖緊與斷開，操作便捷。插合和斷開均能保持密封狀態，做到測試流體無滴漏。
密封連接方案
Sealing connection scheme
| & 高耐磨公母接頭設計 |
| & 使用壽命長 | |
| & 航空級鋁合金材質小巧輕便 | |
| & 插拔過程無滴漏結構 | |
| & 可進行氣體測試，也可進行液體測試 | |
| & 可與市面上多種品牌的快速接頭型號互換 |
規格與參數
Specifications and parameters
| & 操作壓力：從真空到50Bar |
|
| & 流體介質：冷卻液、去離子水、氣體等 | |
| & 流量接口：G1、G1/2、G1/2、G1/4、G1/8、G3/8 | |
| & 機械壽命：10萬次插拔次數 | |
| & 主密封圈：丁腈橡膠（可選） | |
| & 主體材料：航空級鋁合金 | |
| & 操作溫度：-20℃至120℃ |
應用案例
Application Cases
|
|
|

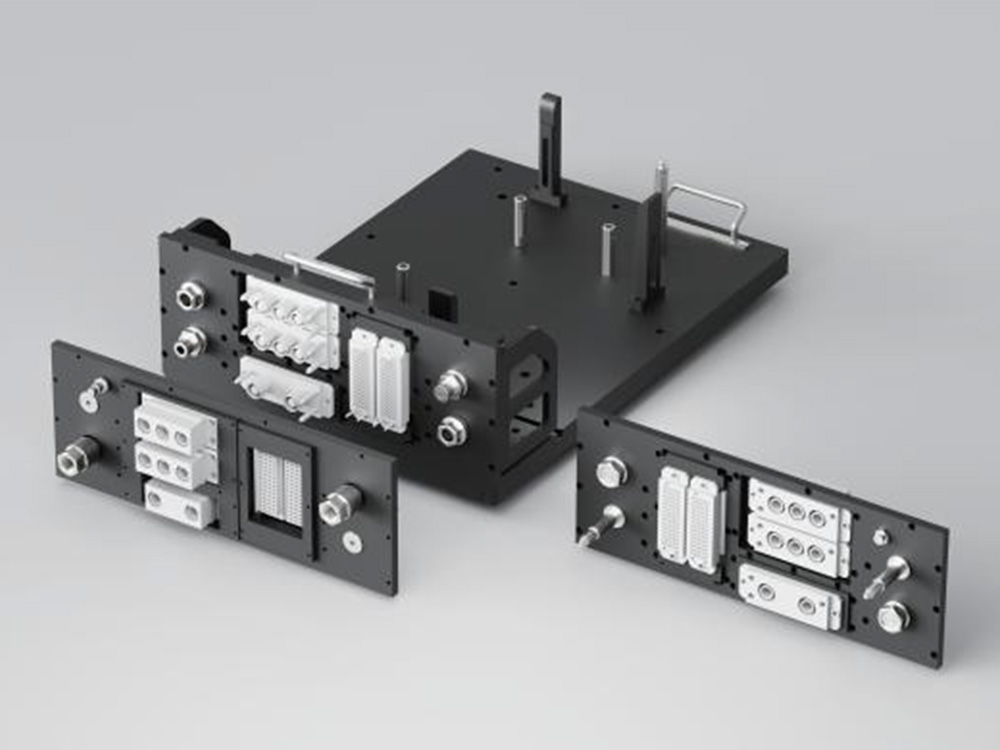

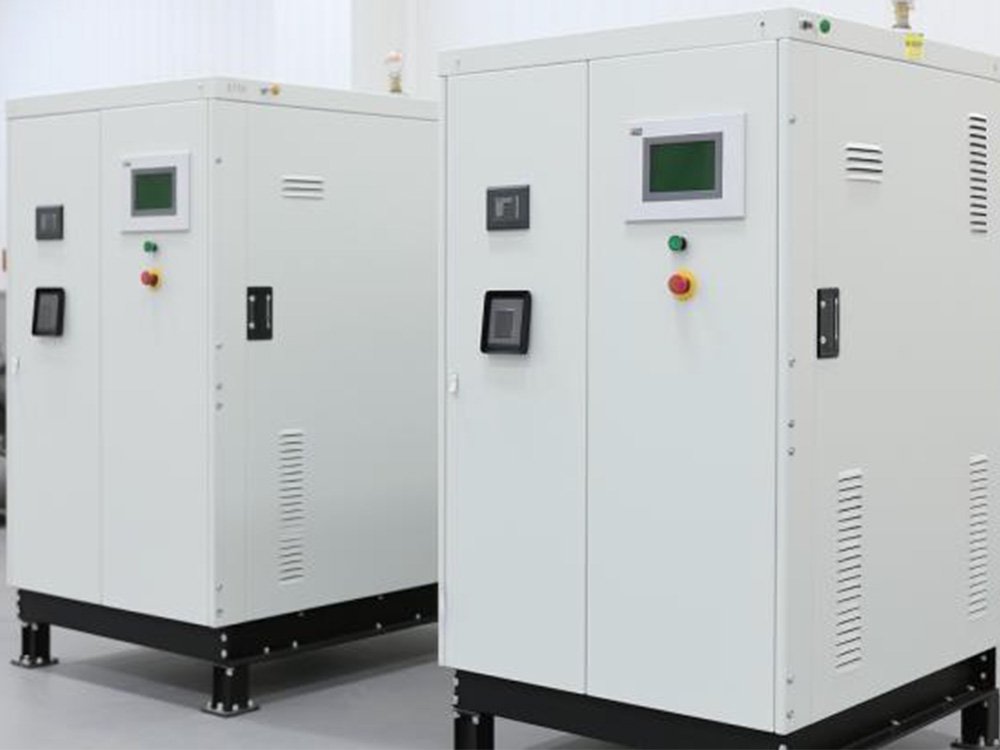

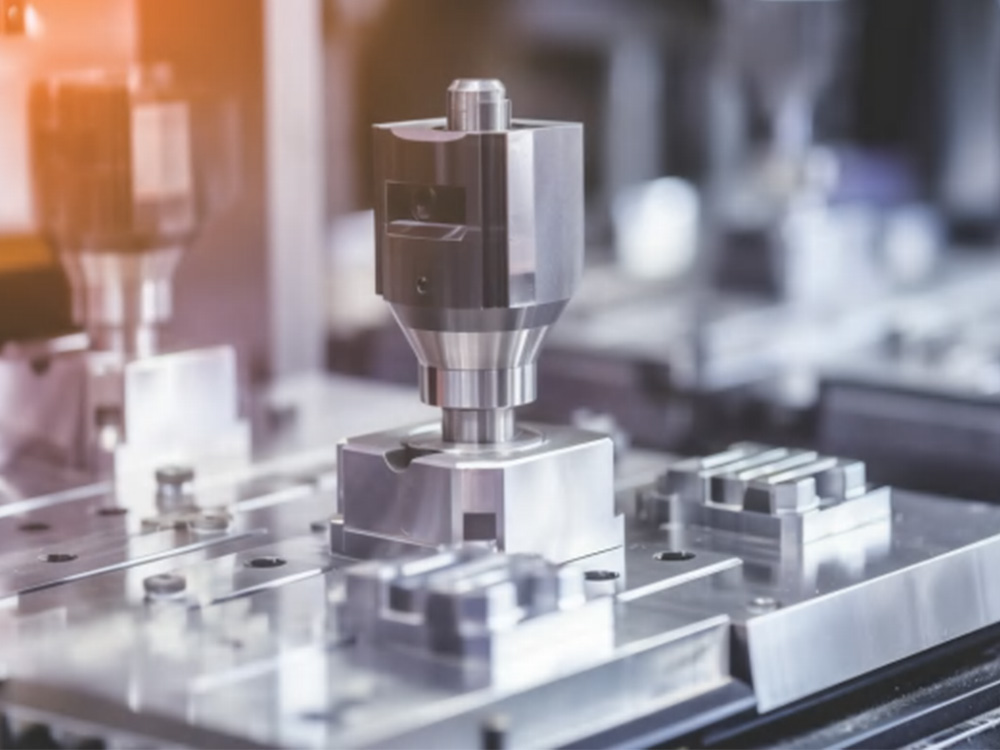

| 托盤式測試對接板 | 儲能電測柜 | 模具行業 |
規格型號表
specification and model table
| 母頭 | 公頭 | 尾部螺紋 | 流量孔 | 最大承壓 | 主體材料 | 密封方式 | 密封圈材質 | 密封圈型號 |
| C2230-101 | C2235-101 | G1/8 | 5.5mm | 20BAr | 鋁合金 | 手動對接 | 丁腈橡膠 | RC2230101/RC2235101 |
| C2230-102 | C2235-102 | G1/4 | 8mm | RC2230101/RC2235102 | ||||
| C2230-103 | C2235-103 | G3/8 | 8mm | RC2230103/RC2235103 | ||||
| C2230-201 | C2235-201 | G1/8 | 5.5mm | RC2230201/RC2235201 | ||||
| C2230-202 | C2235-202 | G1/4 | 8mm | RC2230202/RC2235202 | ||||
| C2230-203 | C2235-203 | G3/8 | 8mm | RC2230203/RC2235203 |
C22系列手動對接公母頭，是格雷希爾快速密封連接器研發的一款符合國際密封連接標準的公母頭，可與市面上的多種品牌的快速接頭互換，如納斯特、史陶比爾、派克等。C22系列主要用于航空電子設備、雷達設備、新能源汽車、高性能服務器、超級計算機等的液冷散熱系統中冷板與管路、管路與管路之間的快速密封與連接。
【相關產品】：C21系列，C23系列
【本文標簽】：格雷希爾、公母接頭，快速密封連接器，快速接頭
